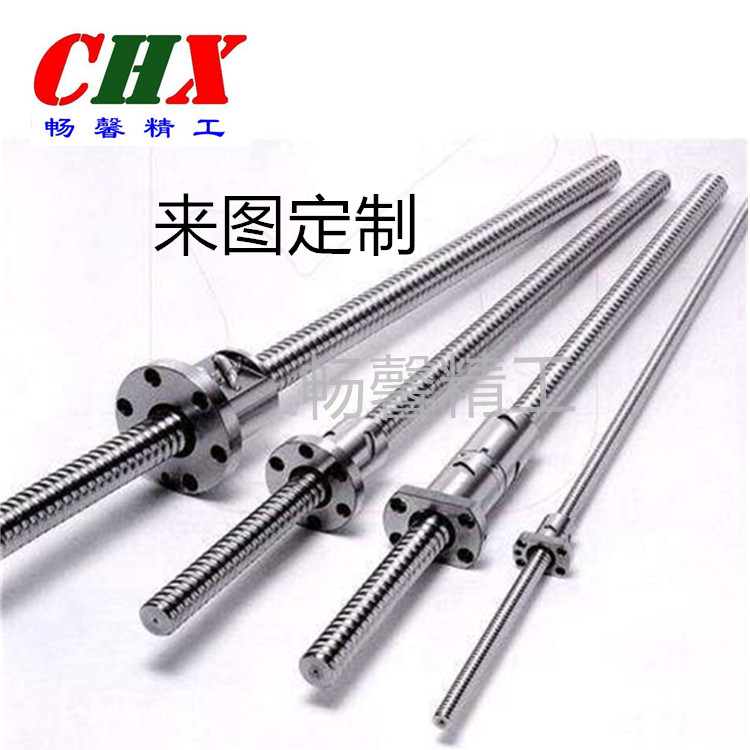

絲杠屬于轉動部件,是一種直線度非常高、上面加工有半圓形螺旋槽的螺紋軸,半圓形螺旋槽是滾珠滾動的滾道。絲杠具有很高的硬度,通常在表面淬火后再進行磨削加工保證具有優良的耐磨性能。絲杠一般與驅動部件連接在一起,絲杠的轉動由電機直接或間接驅動。滾珠絲桿既可以采用直聯的方法,即將電機輸出軸通過專用的彈性聯軸器與絲杠相聯傳動比為1;也可以通過其他的傳動環節使電機輸出軸與絲杠相連,例如同步帶、齒輪等?。

(1)?螺母

螺母是用來固定需要移動的負載的,其作用類似于直線導軌機構的滑塊。一般將所需要移動的各種負載(例如工作臺、移動滑塊)與螺母連接在一起,再在工作臺或移動滑塊上安裝各種執行機構螺母內部加工有與絲杠類似的半圓形滾道,而且設計有供滾珠循環運動的回流管,螺母是滾珠絲杠機構的重要部件,滾珠絲杠機構的性能與質量很大程度上依賴于螺母。

(2)防塵片

防塵片的作用為防止外部污染物進入螺母內部。由于滾珠絲杠機構屬于精密部件如果在使用時污染物(例如灰塵、碎屑、金屬渣等)進入螺母,可能會使?jié)L珠絲杠運動副嚴重磨損,降低機構的運動精度及使用壽命,甚至使絲杠或其他部件發生損壞,因此必須對絲杠螺母進行密封,防止污染物進入螺母

(3)滾珠

在滾珠絲杠機構中,滾珠的作用與其在直線導軌、直線軸承中的作用是相同的,滾珠作為承載體的一部分,直接承受載荷,同時又作為中間傳動元件,以滾動的方式傳遞運動。由于以滾動方式運動,所以摩擦非常小

(5)?油孔

滾珠絲杠機構運行時需要良好的潤滑,因此應定期加注潤滑油或潤滑脂。油孔供加潤滑油。

滾珠絲杠機構的工作原理與螺母和螺桿之間的傳動原理基本相同。當絲杠能夠轉動而螺母不能轉動時,轉動絲杠,由于螺母及負載滑塊與導向部件(如直線導軌、直線軸承)連接在一起,所以螺母的轉動自由度就被限制了,這樣螺母及與其連接在一起的負載滑塊只能在導向部件作用下作直線運動。
