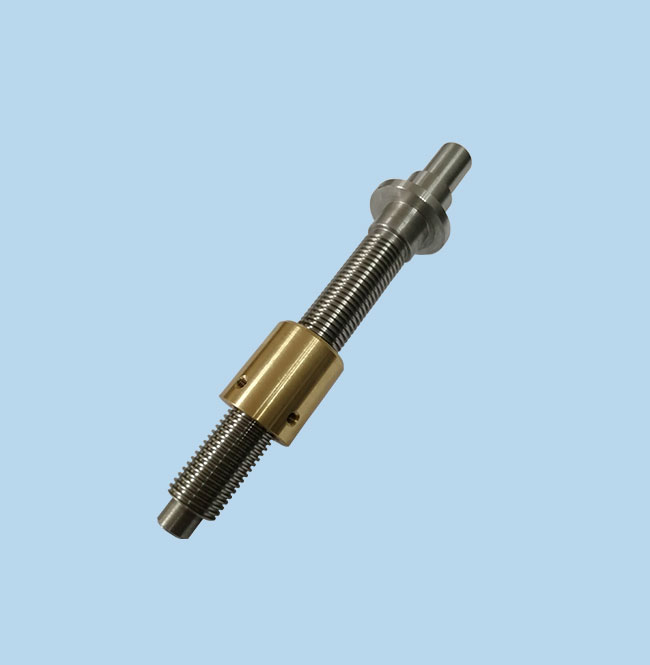

18×2鐵路用梯形絲桿1
名稱：18×2鐵路用梯形絲桿
規格：18×2
材質：
應用范圍：
歡迎致電186-8829-1870， 咨詢和訂購
立即咨詢- 產品描述
一、暢馨精工標準梯形滑動絲桿副組件介紹
7.1 米制梯形螺紋（30°）（Tr）介紹
梯形螺紋主要用于傳動（進給和升降）和位置調整裝置中，在機械行業有著廣泛的使用。一般用途米制梯形螺紋的公差采用了米制普通螺紋的公差制，對螺紋的導程（螺距）和牙側角等單項參數沒有規定單獨的公差值。所以，這種梯形螺紋不適用于對傳動精度有較高要求的精密傳動螺紋。精密傳動梯形螺紋需在一般梯形螺紋標準的基礎上補充規定螺紋單項參數公差。
梯形螺紋也可用于緊固連接場合。
按照德國梯形螺紋標準，ISO于1977年制定了一般用途米制梯形螺紋國際標準，這套標準被世界許多國家采用，具體內容見表7-1。
我國于1960年頒布了梯形螺紋牙型、系列和基本尺寸機械行業標準（JB 107）。因當時國內的梯形螺紋主要采用配作方式加工，沒有規定梯形螺紋的公差標準。1965年，參照俄羅斯標準，我國制定了梯形螺紋牙型、系列、基本尺寸和公差國家標準（GB 784和GB 785），為梯形螺紋的大批加工和互換奠定了技術基礎。1986年，參照ISO標準，我國修訂了梯形螺紋國家標準（GB/T 5796.1~5796.4）,采用了米制普通螺紋的公差體系。2003年，我國再次修訂了梯形螺紋國家標準，進一步向ISO標準靠攏，新標準于2005年發布。
01. 梯形絲桿加工范圍
|
單位：mm
|
|||||||
|
長度范圍
精度等級 公稱直徑 |
<500
|
500-2000
|
2000-3000
|
3000-5000
|
5000-8000
|
8000-12000
|
>12000
|
|
8-10
|
7，8，9
|
|
|
|
|
|
|
|
12-18
|
7，8，9
|
|
|
|
|
|
|
|
20-25
|
7，8，9
|
|
|
|
|
||
|
26-30
|
7，8，9
|
8,9
|
|
|
|||
|
32-40
|
7，8，9
|
8，9
|
|
|
|||
|
44-55
|
7，8，9
|
|
|
||||
|
60-75
|
7，8，9
|
8，9
|
|
||||
|
80-125
|
7，8，9
|
8，9
|
|||||
|
130-300
|
9
|
||||||
01 梯形絲桿副
梯形絲桿較滾珠絲桿成本低，能有效解決夾持、定位、進給運動之要求，具有自鎖性。編號說明
1、梯形絲桿編號
②公稱外徑
③工稱導程
④螺紋旋向: 右旋：無記號；左旋：L
⑤螺桿全長
⑥有效梯形螺紋長度
2、梯形螺母

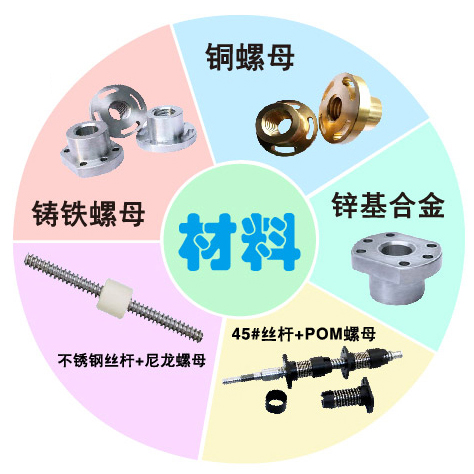

梯形螺母材料一般有銅、POM等，不做編號說明，按客戶圖紙加工，與絲桿配作02. 生產產品及材料
非調質鋼 : YF40MnV、F45V、YF45MnV、F40MnV、F40MnV、F35MnVN、YF45V等
螺母 : 黃銅、青銅、鑄鐵、賽鋼、尼龍、鋅基合金

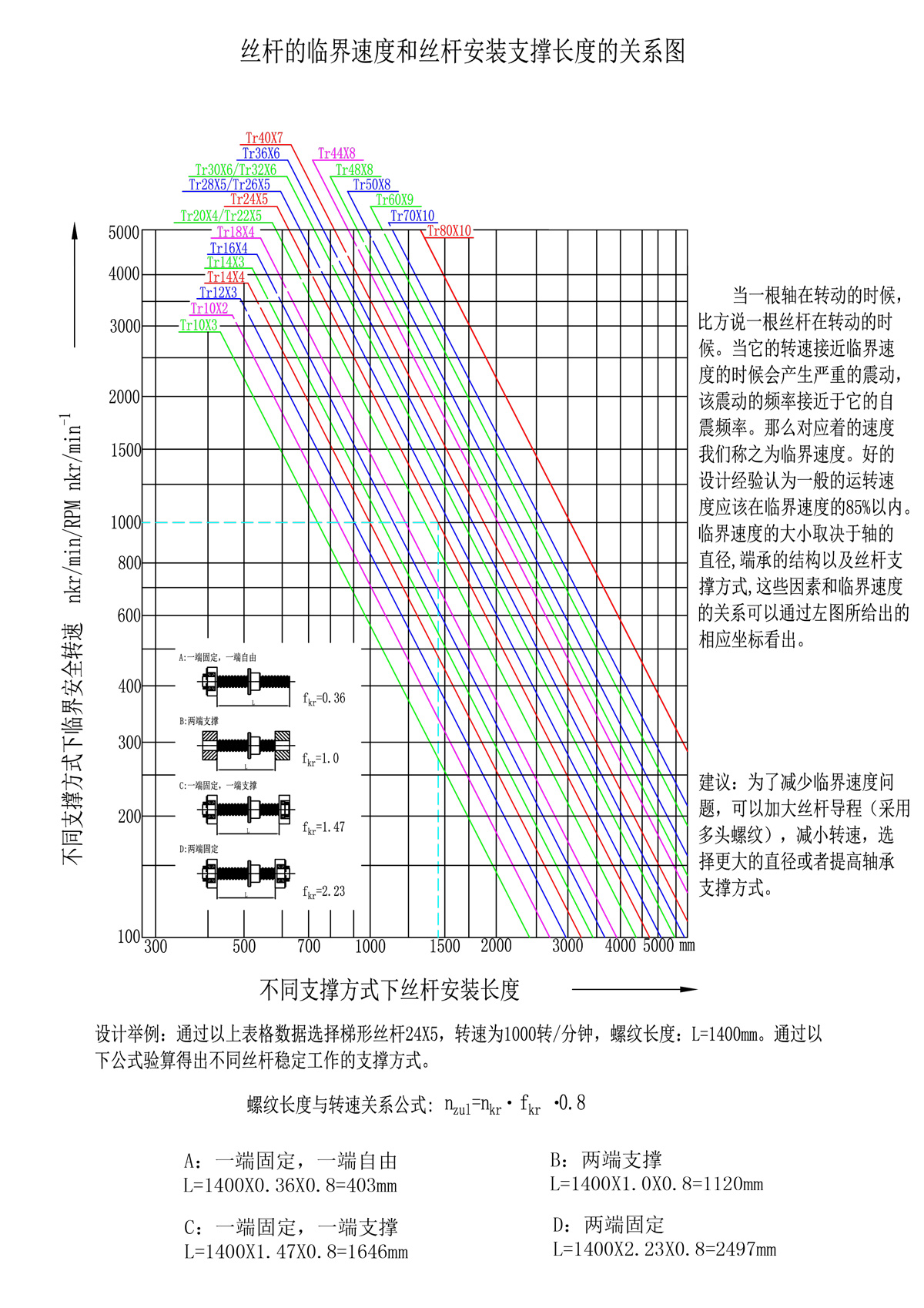

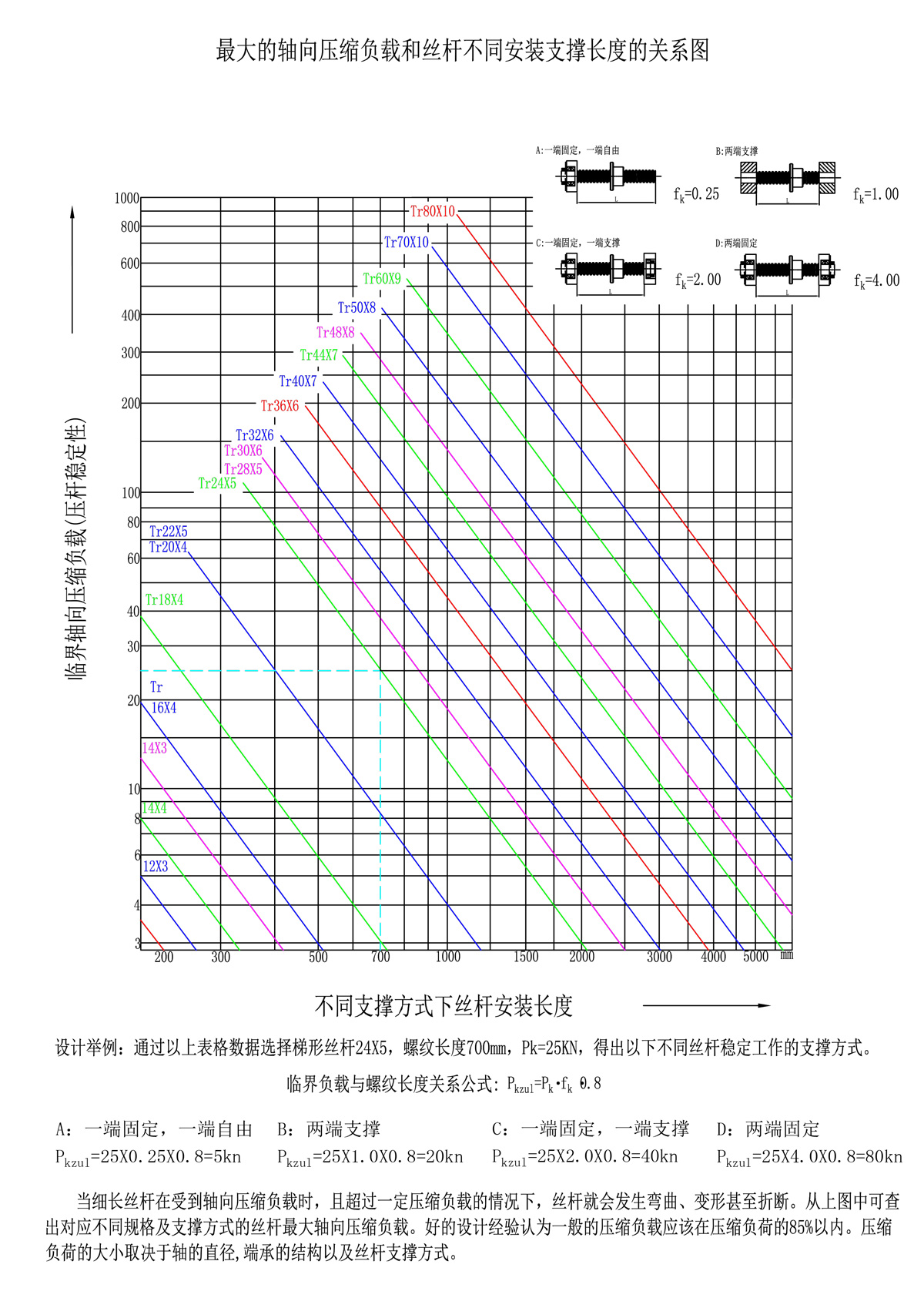

03. 產品關系圖
