      旋風銑削絲杠螺紋時牙槽兩側表面質量差異分析及銑刀設計

      發布者:暢馨精工   發布時間:2019-7-15 15:30:42

      高速切削、強力切削可明顯進步加工效率,是現代制造技術的重要發展趨勢之一。但隨著切削速度的進步,在某些加工場合也帶來了加工質量方面的題目。如采用旋風銑削法高速銑削內、外螺紋時(見圖1),固然加工效率高、刀具冷卻效果好,但加工出的螺紋精度并不高,且螺紋牙槽兩側面的表面質量存在較大差異。對于粗加工工序,螺紋牙側表面加工精度影響不大,但對于一次完玉成牙深切削的終極加工而言,這一題目不容忽視。為此,本文對旋風銑削絲杠螺紋時牙槽兩側面的表面質量進行了分析計算,并先容了旋風銑刀的設計方法。

      a)銑削外螺紋

      (b)銑削內螺紋

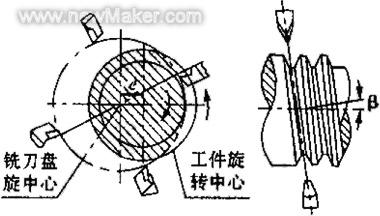

      圖1 旋風銑削內、外螺紋

      2 牙槽兩側面表面質量的計算與分析


      1) 牙槽兩側面表面特征


      旋風銑削絲杠螺紋時,當銑削速度進步到2000r/min 以上,螺紋牙槽底面(溝底)及其中一側面的表面質量明顯進步。由加工結果可知,無論是采用刀具進給方式、由車床改裝的旋風銑削裝置,還是采用工件進給方式的專用絲杠加工設備,均為迎向銑刀的牙槽一側(記為A側)的表面加工質量明顯優于相對的另一側(記為B側)。A側表面光滑锃亮;B側表面光澤不明顯,用手觸摸有細微粗糙感。


      2) A側表面粗糙度計算


      如圖2所示,設刀刃位于水平線OO'時為零時刻,經過期間t后,銑刀盤轉過一齒,則有

      wFt+wwt=1/Z

      式中,wF、ww分別為銑刀和工件的轉動角速度,Z為裝刀數。設轉速比l=wF/ww=nF/nw(nF,nw分別為銑刀和工件的轉速),則可得

      t=1(/l+1)wwZ

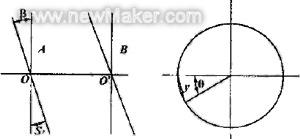

      圖2 牙槽側面粗糙度分析

      設被加工螺紋螺距為P,則經過期間t后,刀具的軸向進給位移量為

      S1=wwtP=P(/l+1)Z

      與此同時,工件轉過的角度為

      q=2pwwt=2p(/l+1)Z


      刀具下降高度為

      Y=2(R-h/2)sin(q/2)=2(R-h/2)sin[p(/l+1)Z]

      則刀具的橫向位移量為


      Y=2(R-h/2)sin(q/2)=2(R-h/2)sin[p(/l+1)Z]



      則刀具的橫向位移量為

      S2=Ytanb=2(R-h/2)tanbsin[p(/l+1)Z]



      式中,R為絲杠直徑,h為牙槽深度,b為螺旋升角。由此可得A側表面的理論粗糙度值為

      Rz1=S2=2(R-h/2)tanbsin[p(/l+1)Z]


      3) B側表面粗糙度計算


      由于刀具加工時既有橫向位移又有進給位移,因此經過期間t后,銑刀盤轉過一齒時,刀具切進點的位移量為軸向進給位移與向后的橫向位移之和,則B側表面的理論粗糙度值為

      Rz2=S1+S2=P(/l+1)Z+2(R-h/2)tanbsin[p(/l+1)Z]

      4) 兩側面表面質量差異分析


      銑刀作軸向進給運動時,A側面在銑刀側刃擠壓下被高速銑削。當切削速度達2000~3000r/min時,加工區火花四濺,切屑局部呈柑紅色,表明該處切削溫度已達800℃以上(通過計算也可得出此結論),此時金屬原子熱振動振幅增大,原子間鍵力減弱,導致工件材料的硬度和強度降低,同時切削時的彈性變形、塑性變形和摩擦力也明顯減小。由于大部分切削熱被切屑帶走,傳進工件表層的切削熱很少,滲透層很薄,表面層物理力學性能的變化在答應范圍內,因此A側面的表面質量得到進步。此外,由于每齒切削厚度和進給量減小,A側相當于在被銑削的同時也被研磨,使表面質量進一步進步。而B側被銑削時,由于存在進給運動,刀具在該時刻已離開被銑部位,因此不存在擠壓與研磨作用。可見,切削力作用形式的差異也給兩側的表面質量帶來不同的影響。


      根據上述計算與分析可知,由于Rz1 < Rz2,加上A、B兩側銑削作用力的不同影響,故A側表面質量優于B側,這與在實際加工中的觀察結果一致。


      3 旋風銑刀的設計


      刀具材料的選用


      當銑削速度達到2000r/min以上時,刀具與工件接觸時間約為0.003s,而切削熱在鋼中的傳播速度約為0.5mm/s,即在刀具與工件接觸時間內熱量傳播間隔僅為1.5μm 左右,因此僅有極少量切削熱傳進刀具中。此外,由于刀刃空行程較長,使刀刃承受的熱脈沖大大降低,因此銑刀刃部溫度始終保持在300℃左右,不易引起刀具硬度降低,刀具磨損較小。但是,由于刀刃工作方式為高速斷續切削,整個工藝系統振動較大,刀刃部位需要承受較強的正壓力脈沖和彎曲應力脈沖,因此要求刀具材料具有較好韌性。綜合考慮上述加工特點,刀具材料不宜選用硬質合金www.pinkejia.cn,選用65Mn淬火鋼較好。

      圖3 銑刀盤裝配圖

      圖4 刀夾結構圖


      刀具結構設計


      為進步加工效率,筆者設計了圖3所示銑刀盤結構和圖4所示刀夾。刀夾上開有裝刀槽,將長條形刀片置于其中,上面蓋壓一帶槽薄板,然后裝進銑刀盤刀槽中,用內六角螺釘壓緊,即可進行銑削加工。當?shù)镀p后,松開壓緊螺釘,取出長條形刀片,對切削刃部分重新刃磨后即可重復使用。如切削時刀片有后退傾向,可在銑刀盤上加裝可調擋塊。與焊接式或其它刀具結構相比,這種可轉位銑刀盤結構可減少刃磨、裝卸和對刀工時,刀片可www.pinkejia.cn重復利用,具有加工效率高、加工本錢低等優點
