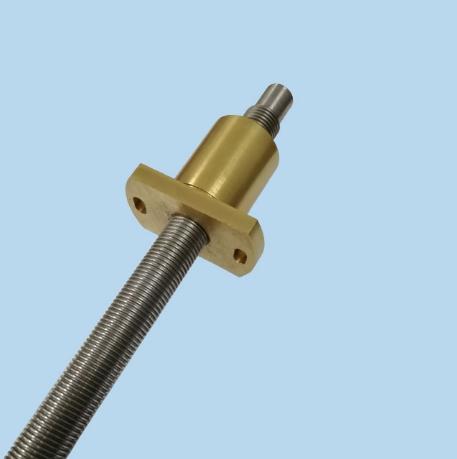

　　   想必大家對梯形絲杠螺紋，并不熟悉，梯形絲杠螺紋是由螺紋代號、公差代號及旋合長度代號標記的，彼此用“—”分開。今天，就給大家介紹一下梯形絲桿螺紋的標注含義。
         梯形絲桿螺紋的標注含義是完整的絲杠螺紋標記和代號有絲杠螺紋特征代號，尺寸代號，公差帶代號以及其他有必要做進一步說明的個別信息組成。

          梯形螺紋代號由種類代號Tr和螺紋“公稱直徑×導程”來表示，由于標準對內螺紋小徑D1和外螺紋大徑只規定了一種公差帶，規定外螺紋小徑d3的公差位置永遠為h的梯形絲杠基本偏差為零。

          公差等級與中徑公差等級數相同，而對內螺紋大徑D4，標準只規定下偏差為零，而對上偏差不作規定，因此梯形絲桿螺紋僅標記中徑公差帶，并代表梯形螺紋公差。
         梯形絲桿螺紋的旋合長度分為三組，分別稱為短旋合長度（S）、中旋合長度（N）和長旋合長度（L）。在一般情況下，中等旋合長度（N）用的較多，可以不標注。
         梯形螺紋副的公差代號分別注出內、外螺紋的公差帶代號，前面是內螺紋公差帶代號，后面是外螺紋公差帶代號，中間用斜線分隔。
文章由：梯形絲桿   www.pinkejia.cn佛山市暢馨精工科技有限公司整理提供，此文觀點不代表本站觀點
