      直線導軌的分類

      發布者:暢馨精工   發布時間:2024-11-29 16:43:16

             根據適用載荷的不同,主要可分為微型及中、重載型。直線導軌主要由滾珠傳遞載荷,所以微型及中、重載型的區別主要是滾珠的列數不同。

             如圖1、2,微型直線導軌一般有2列鋼珠,與軌道面4點接觸,結構緊湊;中、重載型直線導軌一般有4列鋼珠,提高了承載能力。一般微型直線導軌的基本額定動載荷在10KN以內,中、重載型的基本額定動載荷可高達80KN。

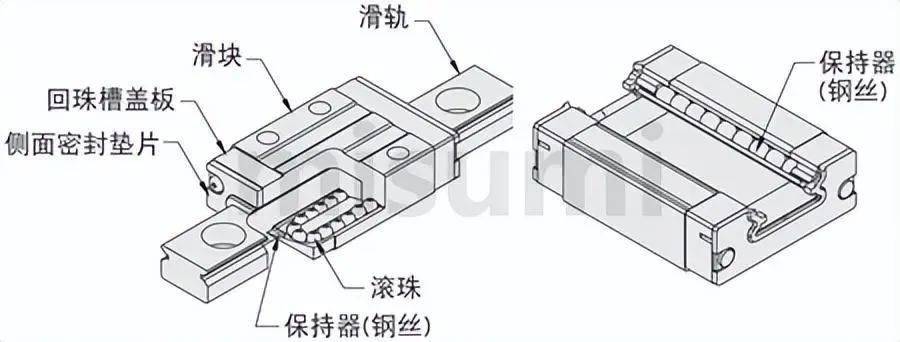

      圖1 微型直線導軌

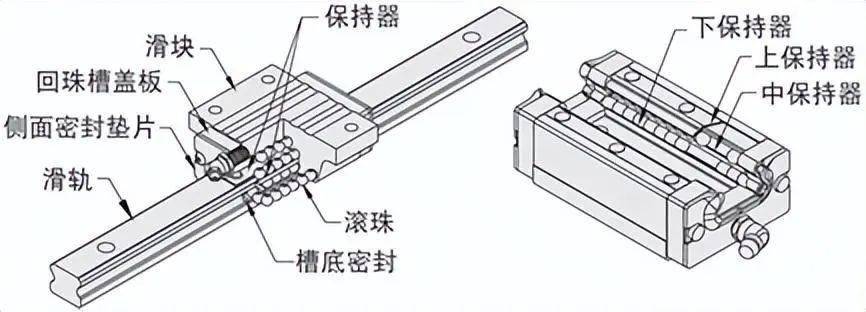

      圖2 中、重載型直線導軌

            直線導軌根據軌道寬度及滑塊寬度、長度不同,分類如下:



             加寬導軌使用場合:標準導軌的總高和軌道寬度比約為1.1,而加寬軌道的高寬比約為0.65,加寬軌道比標準軌道,總高度下降40%,因此在高度方向有限制的場合,最適合使用加寬軌道;相反,在寬度方向有限制的場合,請使用標準軌道。

             另一方面,加寬軌道高寬比降低,相比標準軌道,靜態容許力矩增強約1倍以上,剛性大幅提升,最適合重心偏移的結構。

             加寬滑塊使用場合:加寬滑塊和標準滑塊,在基本額定負載和靜態容許力矩方面大致一樣,沒有變化,但是加寬滑塊上固定螺栓比標準滑塊大,固定強度提高。

             各種長度滑塊使用場合:選定軌道之后,用什么長度的滑塊,主要考慮方向是滑塊越長,基本額定負載和靜態容許力矩越大。
