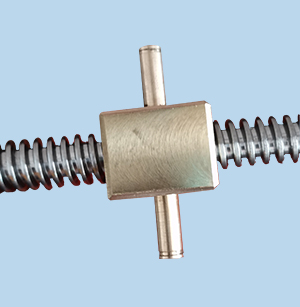

梯形絲杠的螺紋加工

零件為活動扳手調節開口寬度的螺輪，材料為20號圓鋼，牙側有一定粗糙度要求，切斷處螺牙部需要倒角，中間銷孔與外圓柱面有較好的同軸度，否則調整時不會靈活自如，甚至卡死，為便于大拇指握持撥動，其表面要有平行于軸心線的直紋滾花。
加工技巧:

絲杠加工原來采用車削加工，工藝路線為:冷拔→滾花→車螺紋→校正→鉆孔→切斷→倒角，不僅效率低、成本高，且由于小圓鋼剛度低，車削、滾花時易變形，小號螺輪不能生產.

為此我們設計了旋風銑削絲杠設備，不僅將轉速由經驗認定的1000r/min左右提升至2000r/min以上而且將銑絲滾花一次完成。 其工藝路線變?yōu)?冷拔→滾花、銑絲→校正→鉆孔、切斷→倒角。

雖然旋風銑削使小徑工件有較大變形（大徑件變形較?。?，但校正也容易。改進后的工藝具有如下特點：

表面粗糙度值減??；

由切削力引起的振動減少；

小徑工件螺距累積誤差有一定增加。
